主板跳线在哪个位置，主板跳线叫什么

大家好，感谢邀请，今天来为大家分享一下主板跳线在哪个位置的问题，以及和主板跳线叫什么的一些困惑，大家要是还不太明白的话，也没有关系，因为接下来将为大家分享，希望可以帮助到大家，解决大家的问题，下面就开始吧！

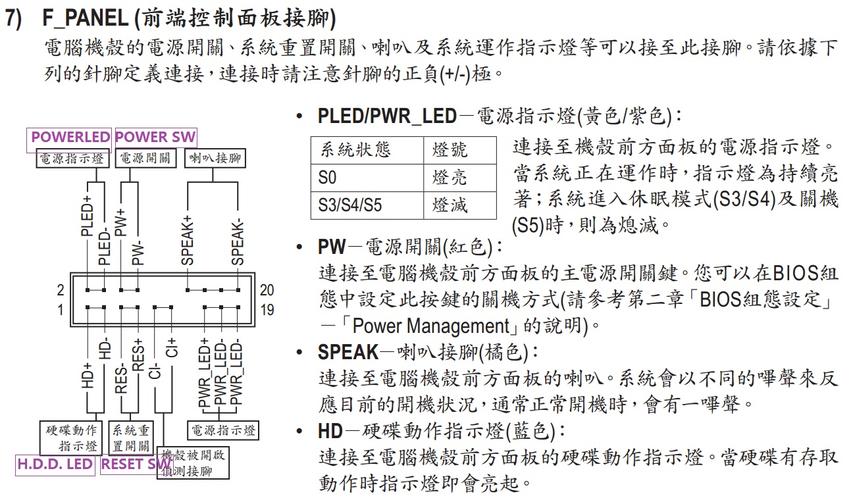

技嘉主板跳线问题,求高手解答!!!-技嘉

〖One〗、设置跳线的步骤包括：打开主板说明书，找到需要设置的跳线。根据说明书，将跳线帽从默认位置移除。注意在移除跳线帽时要小心，避免损坏跳线或主板。将跳线帽移动到指定位置。确保跳线帽正确放置在跳线的引脚上，避免造成短路或断路。重新连接所有连接线，打开电源，检查主板是否正常工作。

〖Two〗、电源开关连接线 连接电源开关连接线时，先从机箱面板连线上找到标有“power sw”的两针插头，分别是白棕两种颜色，然后插在主板上标有“ pwr sw”或是“RWR”字样的插针上就可以了。复位开关连接线 用来热启动计算机用的。

〖Three〗、具体步骤如下所示：机箱前置接口一览。POWER SW=开机键，POWER LED=开机指示灯（注意正负极），RESET SW=重启键，H.D.D LED=磁盘指示灯（注意正负极），HD AUDIO=音频接口，USB=USB接口。USB0接口，防呆设计，照着插进去就行。SPERKER=蜂鸣器 找到主板上的对应接口。

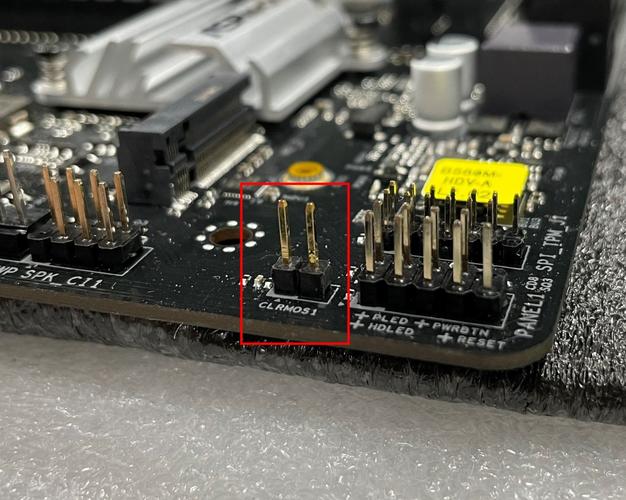

主板cmos放电跳线在哪里?

〖One〗、该放电跳线一般为三针，位于主板CMOS电池插座附近，并附有电池放电说明。在主板的默认状态下，会将跳线帽连接在标识为“1”和“2”的针脚上，从放电说明上可以知道为“Normal”，即正常的使用状态。

〖Two〗、使用CMOS放电跳线大部分主板都设计有CMOS放电跳线，通常为三针，位于电池插座附近。正常状态下，跳线帽连接在“1”和“2”针脚，表示为“Normal”。要放电，需先拔掉跳线帽，将其套在“2”和“3”上，变为“Clear CMOS”状态，短暂接触后，BIOS设置将重置为出厂默认。

〖Three〗、CMOS跳线清除方：关闭电脑，并将电源拔掉，打开机箱，在主板上找到CMOS清除跳线，其一般为一个三针跳线，在主板BIOS芯片或电池旁边，标有CLEAR CMOS标识。正常情况下，跳线应该在1『2』的位置上（保存），拔下跳线，短接2『3』，稍停恢复到1『2』，CMOS即清除。

〖Four〗、第一种方法：去下电池放电法。需要在关闭计算机状态下切断电源，在用螺丝刀拧下机箱挡板的螺丝，打开机箱后，适当总结一下机箱内的线路连接，让主板的COMS电池显露出来。在机箱里面的银白色的圆形电池即为CMOS电池。然后，取下CMOS电池。

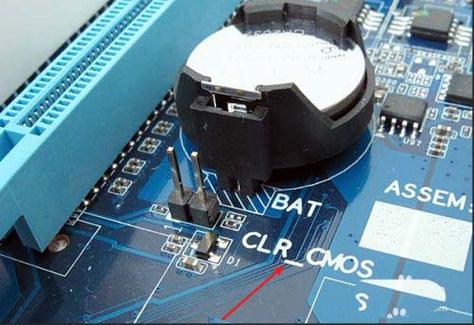

装机实用技巧:电脑主板跳线到底怎么接?(建议收藏)

功能：连接USB 0传输接口。接法：将前置USB面板的电源线插入USB20_1/2接口，方便外设接入。CLR_CMOS_BT跳线：功能：清理CMOS，俗称“清bios”。接法：在需要重置BIOS设置时，按照主板说明书操作CLR_CMOS_BT跳线。SPEAKER跳线：功能：连接微型喇叭，用于机器报错提示。

音频接口通过颜色区分，蓝色代表声道输入，绿色代表前置扬声器输出，粉色代表麦克风输入。橙色用于中置和重低音输出，黑色用于后置扬声器输出，灰色用于侧置扬声器输出。主板设计差异会导致接口数量和位置有所不同，以上接口仅作为大部分主板的通用借鉴。了解并正确连接这些跳线，装机过程将更为顺畅。

一般来讲，在机箱连接主板的跳线上面会有正负极的标志，如果没有的话，那么可以通过线的颜色来区分，其中彩色的线就是正极，而黑色或者白色的线就是负极。POWER LED POWER LED两端一般是绿和白两种颜色，主板上和它对应的插针标有“PWR LED”或是“P LED”字样。

首先是电源开关（POWER）： 这个开关的插头是两脚，其中一根连线是用黄色或黑色表示，而另一根连线一般为白色。

电脑主机跳线怎么插?

〖One〗、先从机箱面板连线上找到标有“power sw”的两针插头，一般是白棕两种颜色，然后插在主板上标有“ pwr sw”或是“PWR”字样的插针上就可以了。（2）复位线插头 连接时，先找到标有“RESET SW”的两针插头，一般是白蓝两种颜色，然后插在主板上标有“Reset sw”或是“RST”字样的插针上就可以了。

〖Two〗、找到主板上的连接线插针，一般情况下在主板的边缘位置的双行插针，如下图所示。在插针的附近可以找到正负极的标识。“HDD LED”表示的是硬盘工作指示灯连接线，一般是白橙两种颜色，将它插在主板上标有“HDD LED”或“IED LED”字样的插针上，注意将有颜色的线插在正极。

〖Three〗、你对应颜色和主板标明的+-级插上就行。图标的颜色线的功能：黄是重启，蓝是开关机，绿是电源提示灯，紫的是硬盘提示灯。主板跳线 机箱面板的连接线插针一般都在主板左下端靠近边缘地位团置，一般是双行插针，一共有10组左右，主要有电源开关，复位开关，电源指示灯，硬盘指示灯，扬声器等插针。

机箱跳线怎么插?主板跳线在哪里看?

〖One〗、一般来说就是根据主板上电源开关、重启复位、电源灯、硬盘灯跳线（9Pin）相关标识对应插到主板位置即可，基本都是两脚插口。具体介绍如下：首先是电源开关（POWER）： 这个开关的插头是两脚，其中一根连线是用黄色或黑色表示，而另一根连线一般为白色。

〖Two〗、你对应颜色和主板标明的+-级插上就行。图标的颜色线的功能：黄是重启，蓝是开关机，绿是电源提示灯，紫的是硬盘提示灯。主板跳线 机箱面板的连接线插针一般都在主板左下端靠近边缘地位团置，一般是双行插针，一共有10组左右，主要有电源开关，复位开关，电源指示灯，硬盘指示灯，扬声器等插针。

〖Three〗、找到主板上的连接线插针，一般情况下在主板的边缘位置的双行插针，如下图所示。在插针的附近可以找到正负极的标识。“HDD LED”表示的是硬盘工作指示灯连接线，一般是白橙两种颜色，将它插在主板上标有“HDD LED”或“IED LED”字样的插针上，注意将有颜色的线插在正极。

〖Four〗、电脑主板的机箱跳线接口通常位于主板的最下端。前置USB0、前置USB0和前置音频孔这三个跳线接口较容易找到，且插孔上通常有防呆设计，对准防呆孔插入即可。找到PANEL/JFP区域：该区域一般位于主板的右下角，可以仔细查看跳线针附近的英文单词或简称来区分各个跳线的作用。

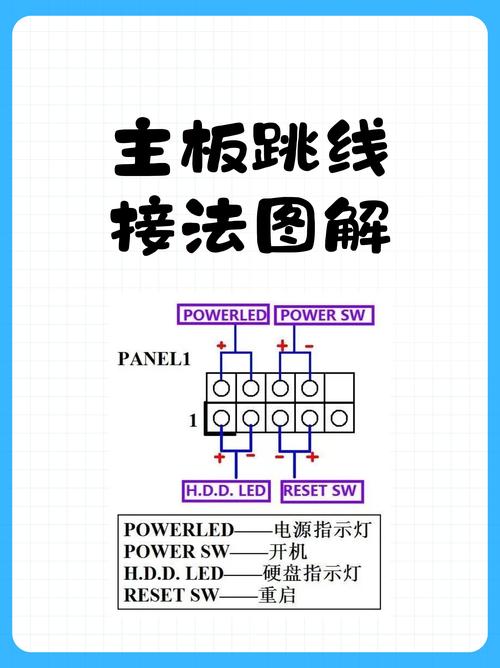

如何区分主板上的开关和跳线的位置??

〖One〗、一般来说就是根据主板上电源开关、重启复位、电源灯、硬盘灯跳线（9Pin）相关标识对应插到主板位置即可，基本都是两脚插口。具体介绍如下：首先是电源开关（POWER）： 这个开关的插头是两脚，其中一根连线是用黄色或黑色表示，而另一根连线一般为白色。

〖Two〗、电源开关跳线：位置：通常位于主板的边缘或底部附近，靠近机箱前面板的连接区域。功能：控制电脑的开机和关机。当按下机箱前面的电源按钮时，这个跳线开关会触发主板上的电源电路，使电脑启动或关闭。重启开关跳线：位置：同样位于主板的边缘或底部，但通常与电源开关跳线相邻或稍远一些。

〖Three〗、复位开关（RESET）复位开关的插头也是两脚的，其中一根连线一般用蓝色表示，另一根连线为白色。其作用是在不断电的情况下使电脑重新启动，常常是在电脑运行中突然死机时使用。此开关连线的插头上一般标有RESETSW字样，而主板上对应位置的插针附近的英文缩写一般为RESET、RST、RS或RE等。

〖Four〗、一般来讲，在机箱连接主板的跳线上面会有正负极的标志，如果没有的话，那么可以通过线的颜色来区分，其中彩色的线就是正极，而黑色或者白色的线就是负极。POWER LED POWER LED两端一般是绿和白两种颜色，主板上和它对应的插针标有“PWR LED”或是“P LED”字样。

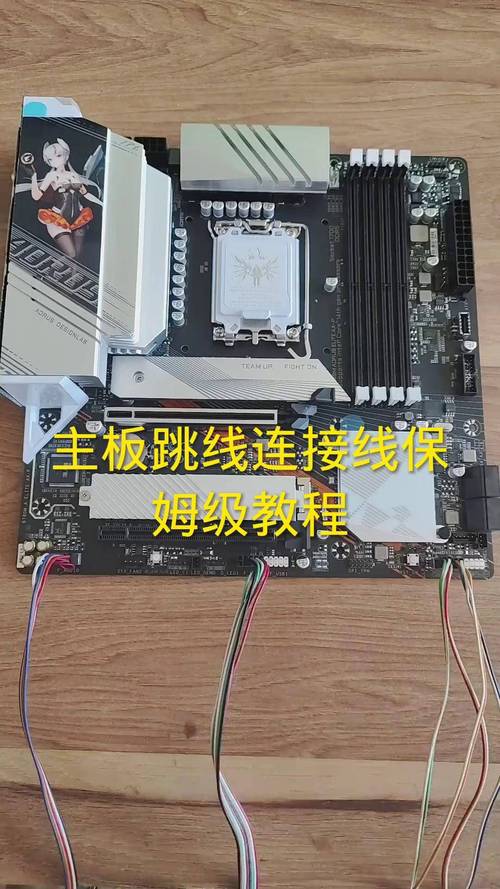

如何快速学会主板跳线接法?

匹配标识：将机箱面板线缆上的标识与主板上插针的标识相匹配。例如，将标有“PWR SW”的线缆连接到主板上标有“PWR SW”的插针上。注意正负极：对于某些跳线，需要注意正负极的连接。通常，线缆上会有颜色标识，主板上的插针也可能会有相应的正负标识。确保正确连接正负极，以避免损坏硬件或导致功能异常。

要快速学会主板跳线的连接，可以按照以下步骤进行：找到电源指示灯跳线：首先，定位标有POWER LED+和POWER LED的电源指示灯跳线，它们分别代表正负极。将这些跳线插入主板上对应的接口。连接电源开关跳线：接着，找到名为POWER SW的电源开关跳线，并将其插入主板上对应的接口。

DIY装机小白快速识别并接好主板跳线的方法如下： 找到开关接针 电源LED灯接针：通常为黄色，标识为Power LED，有+和极性。 硬盘LED灯接针：一般为红色，标识为HDD LED。 开机接针：橘色，标识为Power SW，无需考虑极性。 重启接针：青色，标识为RESET SW，同样无需注意极性。

尽管市面上主板品牌繁多，跳线设计各异，但以往的建议往往是依赖说明书，但往往说明书中的示例对新手来说并不直观。这正是我们需要改变的地方。无需再依赖说明书的困扰，从现在起，我将为你拆解主板跳线接法，分为三个清晰易懂的步骤，让你一目了然，从此装机不再迷茫。

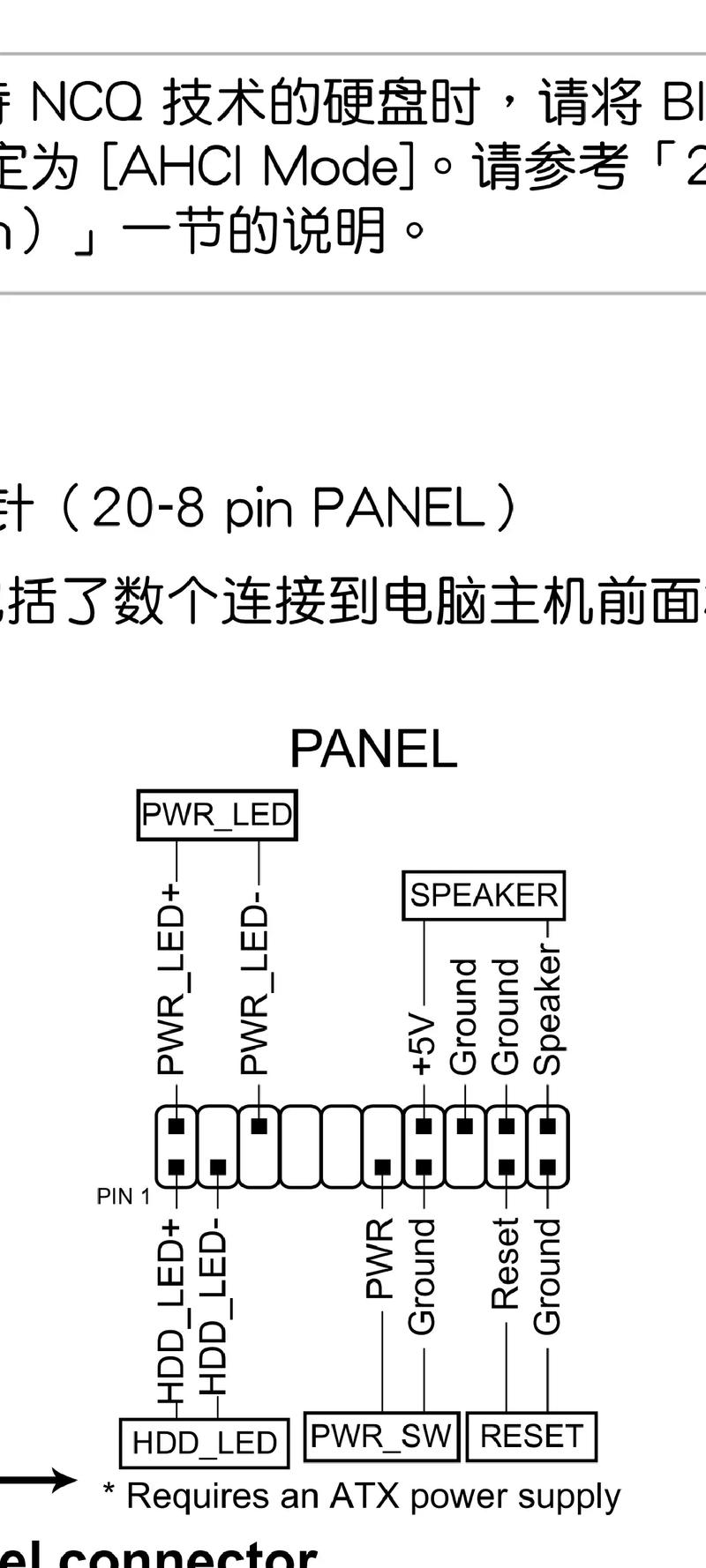

戴尔台式电脑主板上的pswd跳线在哪个位置??

〖One〗、电源开关连接线 连接电源开关连接线时，先从机箱面板连线上找到标有“power sw”的两针插头，分别是白棕两种颜色，然后插在主板上标有“ pwr sw”或是“RWR”字样的插针上就可以了。2）复位开关连接线 用来热启动计算机用的。

〖Two〗、了解Dell电脑的特殊性质 Dell电脑配备了一个名为PSWD的跳线，用于管理密码功能，因此不能通过清除RTC或拔电池的方式来解除密码。针对两针PSWD的清除步骤 找到PSWD：首先，需要定位到主板上的PSWD跳线。 断电：拔掉电源线，确保主板上的LED灯熄灭，表示电脑已完全断电。

〖Three〗、清除Password方法一： 出现密码输入框后，输入密码后同时按下Ctrl 键与Enter 键即可清除； 清除 Password 方法二： 找到主板上的 PSWD 跳线，拔除跳线后重新启动系统，此时系统将提示密码已被禁用，然后关闭系统，重新插回PSWD 跳线即可。

〖Four〗、dell电脑上都会有一个pswd的跳线，就是密码（password）跳线，清一下rtc或者拔电池是无法解除密码的。需要找到该pswd的跳线然后将上面的小盖帽去掉（当然是要先关机的），然后接上电源开机，密码就消除了。关机，将小盖帽接回去就可以了。

〖Five〗、主板跳线接法：总结所有排线，并根据主板上的标注来明确每根线的功能。例如，电源开关线（POWERSW）可能标记为POWER、POWERSWITCH、ON/OFF、POWERSETUP、PWR等，其功能通常与机箱前面的复位按钮相关联。 Dell电脑的密码跳线：Dell电脑通常配备有pswd跳线，即密码清除跳线。

〖Six〗、首先是自己先要找到主板上面的跳线的位置，说白了就是开关键以及指示灯按键。如图红圈中的位置，不懂的记住英文即可。下面都有英文的。首先是拿起手中的跳线，记住下面的英文。dell电脑上都会有一个pswd的跳线，就是密码（password）跳线，清一下rtc或者拔电池是无法解除密码的。

如果你还想了解更多这方面的信息，记得收藏关注本站。
