自制可调实用维修电源？自制可调电源0~30v10a

很多朋友对于自制可调实用维修电源和自制可调电源0~30v10a不太懂，今天就由小编来为大家分享，希望可以帮助到大家，下面一起来看看吧！

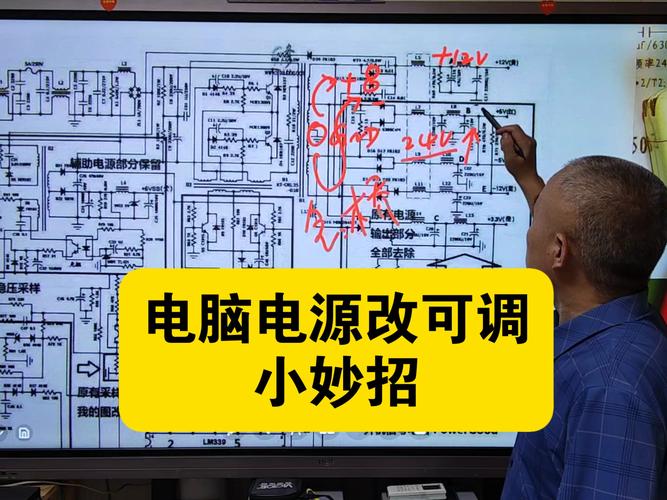

如何将旧电脑的电脑电源改装成可调节的?

〖One〗、拆解旧电脑电源：首先，需要拆解旧电脑电源，取出其中的主要组件。添加额外元件：为了实现电压的灵活调节，可能需要添加一些额外的元件，如可调电阻、电位器等。组装与调试：将拆解的组件和添加的元件进行组装，并进行调试，确保输出电压可以稳定调节。

〖Two〗、要将电脑电源改造为可调电源，可以按照以下步骤进行：准备材料 电脑电源：一个闲置的电脑旧电源。数字电压表与电流表：用于监测改造后的输出电压和电流。10K电位器：用于调节输出电压。电阻：若干，根据具体改造需求准备。

〖Three〗、首先，需要定位电源中的主控芯片，这通常是TL494或7500芯片，它们负责电压的调节。调整反馈电阻：接着，调整主控芯片附近的反馈电阻。通过并联或串联其他电阻来改变阻值大小，从而实现对输出电压的调节。

〖Four〗、电脑电源改装0『3』0v可调电源是可行的，前提是需要有工具。旧电脑电源改可调电源，只需要一个数显可调流调压升压降压模块，一对js『9』10b接线柱，一个船型开关。在旧电脑电取正12V输出，接入可调模块输入，可调模块输出，接js『9』10b接线柱。取旧电脑启动线接船形开关。

〖Five〗、低配置电脑提升硬件配置只有一个途径：购买并更换性能更高的硬件。如：CPU（可能需要更换主板，也可以购买现有主板所能支持的性能比较高的CPU），独立显卡（可能需要更换电源），内存，固态硬盘等。

〖Six〗、电脑旧电源可以通过以下几种方式进行再利用：作为直流电源使用 电脑旧电源内部提供有3伏、5伏、12伏等多种直流电压输出，并且这些电压的电流值也相对较大。

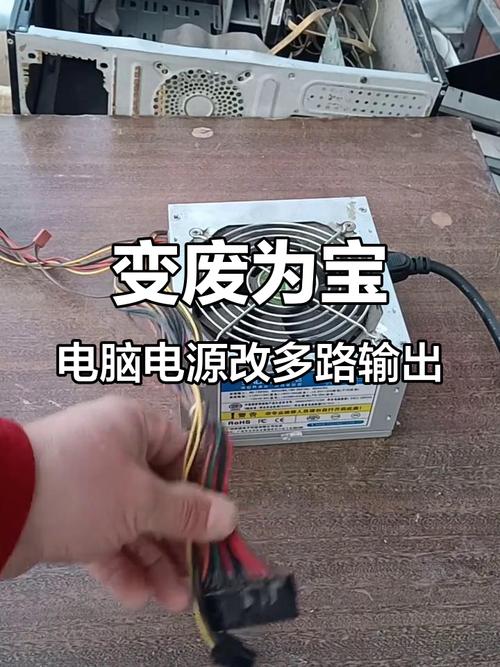

12伏改可调电源教程

〖One〗、打开电源并观察内部结构：首先，你需要打开电源的外壳，观察其内部结构。确认是否有LM339和7500这两个芯片，因为它们是实现可调电源的关键。 拆除不必要的部分：除了+12V的元件外，其他如+3V、『5』V、+5V、『1』2V上的元件都需要拆除。从输出端往回拆，直到散热片上的两个肖特基整流管，只保留+12V整流管。

〖Two〗、首先把输出四个大电容拆掉，换耐压高的电容，比如，你想搞戏0到24伏输出，耐压比较好高于24伏，我改啦一个12LED电源，4个都换成耐压50伏，指示灯都下掉，电压调高会烧掉的。

〖Three〗、无需任何更改（改动），只需微调输出电压调节电位器，即可在一定范围内调节输出电压，通常在10~15V之间调节。点击图片放大看：如果没有可调电位器，需要自己改动输出点取样电阻，将其中一个电阻换成电位器。

〖Four〗、连接充电器：将手机充电器接到模块的电源输入端上。调节电压：如果需要更高的电压，可以通过调节模块上的电位器来实现。需要注意的是，如果使用手机充电器且没有使用协议开启电压，那么使用这个模块比较高只能输出到大约19伏。而如果输入电压有12伏，这个模块比较高可以调节到35伏至36伏左右。

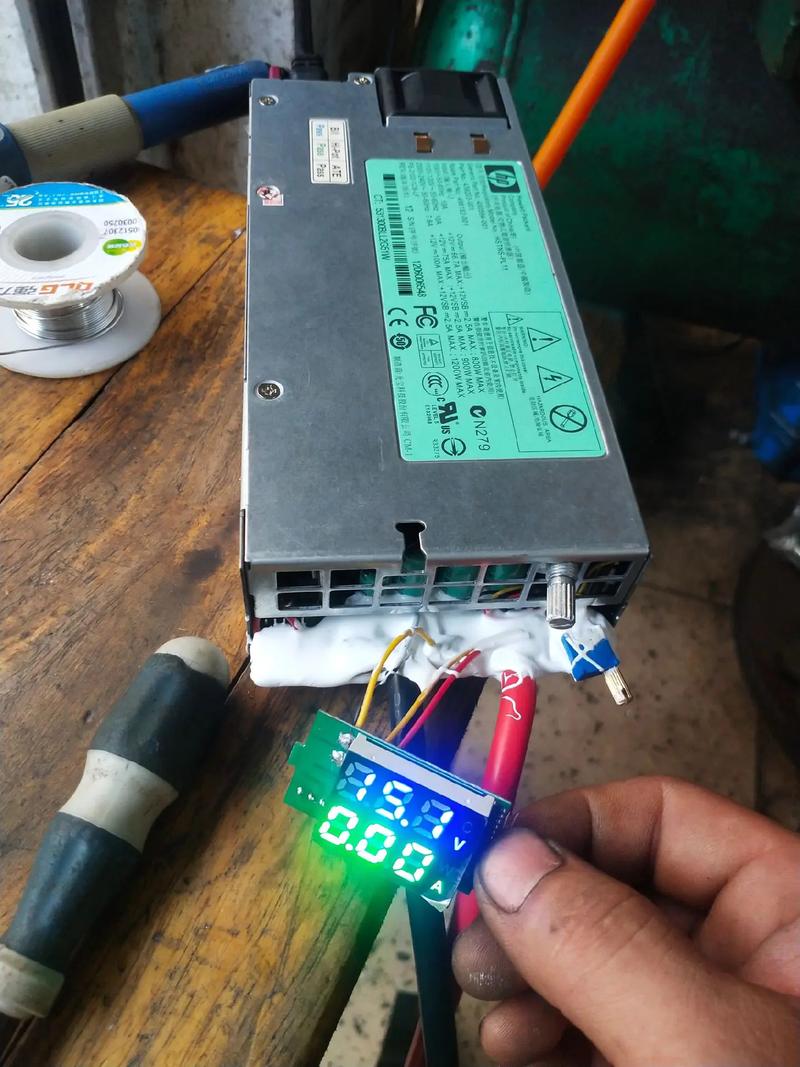

hp1200w服务器电源改可调电源

HP 1200W服务器电源改可调电源主要有硬件深度改装和简易改装两种方案，具体如下：硬件深度改装方案电路改造 去除保护电路：需拆除原电源的高低压保护模块，以解除电压/电流调节限制。调压改装：将电位器焊接至调压点位，实现0『1』5V电压调节；连接运放电路至电流检测点，支持0『1』00A电流调节。

①、关于以上这款 hp dI580 g5的1200W服务器电源输出的12V/100A，若想改可调电源，这首先得本电源的电路原理图，然后从该电源的取样电路部分，开始对每只元件参数进行计算，即可改为可调电 源。

Config Warnings 警告设置：该选项用来设置在系统使用较低电压的电源适配器或其他不支持的配置时是否报警，设置为“DISABLED”禁用报警，设置为“ENABLED”启用报警 Internal Modem 内置调制解调器：使用该选项可启用或禁用内置Modem。禁用（disabled）后Modem在操作系统中不可见。

而电源开关则设置在了屏幕正中间，工作时可以发出幽蓝色的光。长城V247搭配的是一个金字塔设计底座，可以很好地支持起显示器的重量。

要是考虑准备升级组双显卡交火的话电源建议上额定650W以上的，这样总预算就要9700左右了。酷冷至尊（CoolerMaster）GX 750W 额定750W电源 770或：海盗船（CORSAIR）电源 CMPSU『7』00GCN 额定700W 790当然，以后加显卡时候换电源也完全可以。

24v开关电源怎样才能改造成可调电源

要将 24V 开关电源转变为可调电源，可尝试以下方法。首先，可以采用线性稳压芯片搭建调压电路。比如使用 LM317 这类可调节线性稳压芯片，它能输出 2V 到 37V 连续可调的电压。把 24V 开关电源的输出接入 LM317 的输入引脚，通过在输出引脚和调整引脚之间连接不同阻值的可变电阻，来改变输出电压值。

对24v开关电源进行改造使其成为可调电源，可借鉴以下步骤。首先，了解开关电源的基本电路结构，熟悉其关键元件位置，这是后续改造的基础。然后，找到电源的输出端，一般有正负极标识。接着，在输出端接入一个电位器来调节电压。电位器的阻值要根据实际需求合理选取，通常可选用几千欧姆到几十千欧姆的。

要将 24v 开关电源改造成可调电源，可按以下步骤进行。首先是了解电源结构，打开开关电源外壳，明确电路板布局、关键元件位置，如变压器、整流桥、滤波电容、控制芯片等。接着找到电压调节部分，通常开关电源有反馈电路来稳定输出电压，找到与输出电压采样相关的电阻分压网络。

将 24v 开关电源改成可调电源，可借鉴以下步骤。首先打开电源外壳，找到电源的输出端，明确正负极。接着找到电源内部的电压调节元件，通常是一个电位器，它可能控制着输出电压的大小。然后，准备一个合适的电位器，其阻值范围要满足调节需求。将原有的固定电阻或电位器拆除，把新的电位器焊接到相应位置。

自制直流可调电源

〖One〗、制作一个能够输出220V交流电，并转换为可调直流电，比较高可达1000V的电源，需要几个关键组件。首先，交流调压器是必不可少的，它能够调节输入的交流电压，确保输出电压稳定。接着，使用隔离变压器可以将交流电压升高，提高后续整流滤波电路处理的电压，以达到更高的输出电压。

〖Two〗、制作直流可调电源时，可以选取LM317作为核心元件，其电路图可以在网上轻松找到，无需过于复杂的电路设计。对于变压器的选取，建议电压设定为40伏。这样设定的原因是考虑到电路本身的内阻会带来一定的电压损耗。因此，40伏的电压设定能确保在调整输出电压时有足够的裕度。

〖Three〗、电源模块：作为自制直流电源的基础，提供所需的电压和电流，选取稳定、高效的模块以确保电源的稳定性和可靠性。电压电流调节器：用于调节输出电源的电压和电流，用户可以通过调整旋钮或数字界面方便地调整输出，以满足不同设备的需求。显示面板：用于实时显示当前的电压和电流值，让用户了解电源的输出状态。

0--『3』5V可调电源怎么做,希望有图纸.谢谢..如果会报答你的.

所需材料 变压器：选取一个输出电压稍高于35V的变压器，以提供足够的输入电压。整流桥：将交流电转换为直流电。滤波电容：用于平滑整流后的直流电，减小电压波动。可调稳压器：这是实现电压可调的关键元件。电位器：用于调节输出电压。电阻、电容等辅助元件：根据电路设计需要选取。散热片：为稳压器提供散热，防止过热损坏。

关于自制可调实用维修电源，自制可调电源0~30v10a的介绍到此结束，希望对大家有所帮助。
