74ls86芯片功能介绍

〖One〗、LS86芯片是一个四2输入异或门集成电路。以下是关于74LS86芯片功能的详细介绍：基本功能：74LS86芯片内部包含四个独立的2输入异或门。异或门是一种逻辑门，当且仅当两个输入信号不同时，输出为高电平；当两个输入信号相同时，输出为低电平。逻辑运算：该芯片能够执行异或逻辑运算，这是数字逻辑电路中的一种基本运算。

〖Two〗、除了实现加法外，74ls86还可以用于很多其他数字逻辑电路的设计和搭建。例如，在数据选取器中可以使用它代替普通的OR门；在计数器中可以使用它代替普通的XNOR门等等。相信通过学习74ls86的原理和应用，大家可以更好地理解数字逻辑电路的基本原理，为后续的学习和实践奠定坚实的基础。

〖Three〗、ls86是逻辑门。逻辑门（LogicGates）是在集成电路（IntegratedCircuit）上的基本组件。简单的逻辑门可由晶体管组成。这些晶体管的组合可以使代表两种信号的高低电平在通过它们之后产生高电平或者低电平的信号。高、低电平可以分别代表逻辑上的＂真＂与＂假＂或二进制当中的1和0，从而实现逻辑运算。

〖Four〗、74ls86芯片广泛应用于计算机、通信、控制以及数字化仪表等领域。

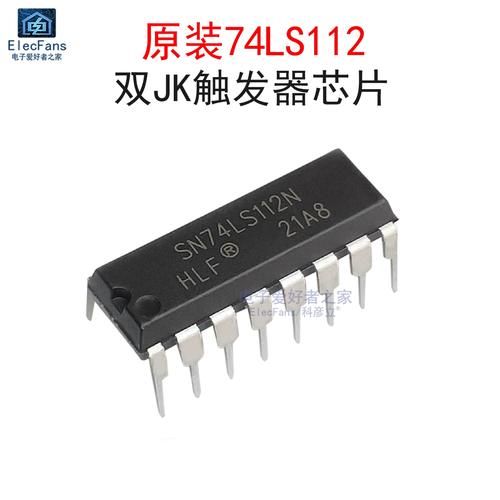

74LS112是什么芯片,有什么作用呢?

LS112是一款双路12位减法计数器芯片，它属于74LS系列集成电路（IC）产品。74LS112的主要作用是对输入的计数信号进行减法计数，并将计数结果输出。它广泛应用于数字电路、计算机系统、通信设备等领域。

LS112：延迟时间比CD4027要小得多。电气特性：CD4027：输入阻抗更高、扇出系数更大、功耗较低。74LS112：驱动能力相对较强。管脚排序：CD4027与74LS112：管脚排序不一样，在实际应用中需要注意。适用电路：CD4027：适用于工作电压范围较宽的电路，以及对功耗和扇出能力有较高要求的场合。

应用： 74LS112的双JK触发器设计使得它能在一个芯片上实现更多的逻辑功能，从而节省了空间和成本。 适用于构建计数器、状态机、分频器等数字电路。 由于采用TTL技术，具有较高的工作速度和较低的功耗。

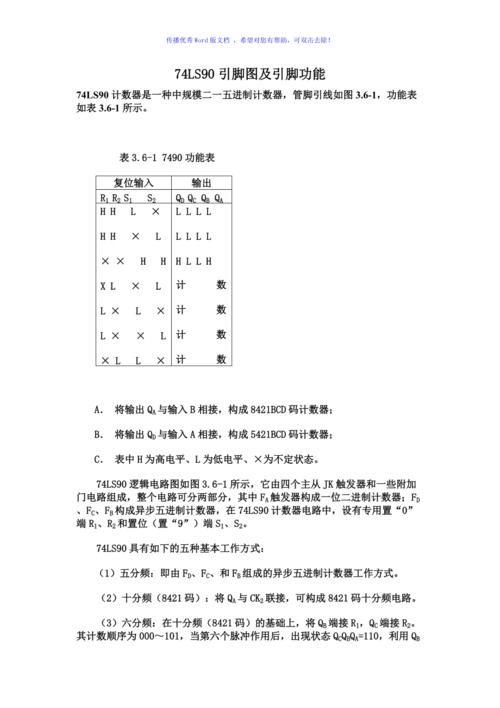

74LS90的工作原理及其引脚功能说明

LS90的工作原理及其引脚功能说明 74LS90是一种大中型二-五进制计数器，它内部包含两个独立的计数器模块：一个四位二进制计数器和一个五进制计数器。这两个计数器可以通过适当的引脚连接组合成其他类型的计数器。工作原理 74LS90的工作原理基于二进制计数逻辑。

工作原理： 二五进制计数：74LS90内部包含两个独立的计数单元。CPa和Qa一起构成了一个单独的二进制计数单元，而CPb则与Qd、Qc和Qb相连，共同形成了五进制计数部分。 计数逻辑：根据真值表，当计数器输出达到1000时，该状态被视为一个瞬时状态。

LS90是一种多功能的二五进制计数器，其管脚设计灵活，便于构建各种类型的计数器。它的引脚功能如下：CPa和Qa一起构成了一个单独的二进制计数单元，而CPb则与Qd、Qc和Qb相连，形成了五进制计数部分。通过巧妙地连接这些引脚，设计者可以组合出不同进制的计数器，以满足特定应用需求。

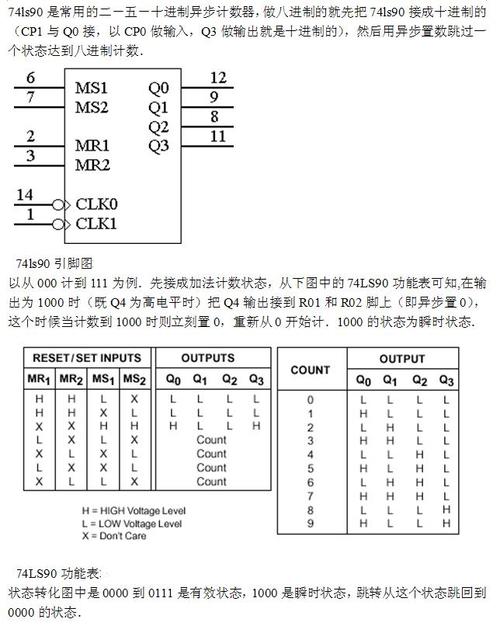

LS90是二-五-十进制异步加法计数器，具有双时钟输入，并具有清零和置数等功能，其引脚排列如图1所示。图中 R0（1）、R0（2） 为清零端，两者同时为高电平时实现清零功能，清零方式为异步。R9（1）、R9（2）为置数端，两者同时为高电平时实现置数功能，此时，输出端输出1001。

LS90功能：十进制计数器（÷2 和÷5）原理说明：本电路是由4 个主从触发器和用作除2 计数器及计数周期长度为除5 的3 位2 进制计数器所用的附加选通所组成。有选通的零复位和置9 输入。

74HC00(74LS00)集成芯片上有四个什么逻辑门,它的逻辑功能是什么?

〖One〗、HC00（74LS00）集成芯片上有四个2输入端与非门，它的逻辑功能是实现2输入的与非逻辑。逻辑功能及引脚如下图所示。

〖Two〗、cd4011，74ls00，74hc00这三种芯片都是2输入端四与非门。虽然它们在逻辑功能上是相同的，但在具体应用中，它们的特性有所不同。首先，从引脚排列上看，cd4011与74ls00和74hc00存在差异。而74ls00与74hc00的引脚排列则完全相同。在电源电压方面，cd4011是一种CMOS器件，其工作电压范围为3V至18V。

〖Three〗、LS00 它也是四2输入与非门芯片，引脚排列和功能与AMD 7413基本一致。在逻辑电路设计中，能实现相同的逻辑功能，比如在简单的数字控制电路里，用于信号的逻辑判断和处理。 工作电压范围通常与AMD 7413相近，一般为5V左右，能适应大多数常见的数字电路电源环境。

〖Four〗、LS00：这是一款TTL与非门芯片。它采用双极型晶体管实现逻辑功能，具有高速度、低功耗和较好的抗干扰能力，适用于数字电路中的基本逻辑运算。但需注意，其工作电压范围较窄，一般在+5V左右，且功耗较大，不适合在低功耗场合使用。74HC00：这是一款CMOS与非门芯片。

74HC125芯片功能

HC125是集成四个三态非反向缓冲器的逻辑器件。上图有HC125的真值表，简单来说：A为输入，Y为输出。当OE为低电平时，Y=A；当OE为高电平时，Y为高阻态。

hc125功能和原理如下：功能：74HC125是一种具有高速数据传输功能的晶体管，适用于需要快速、稳定数据传输的应用，如RS『2』3RS『4』8SPI、I2C等数据传输应用。它可以有效地减少数据传输的延迟时间。74HC125是具有三态输出的4路缓冲器/线驱动器，由输出使能输入（nOE）控制。

三态输出。74hc125d是四总线缓冲门，三态高速同相缓冲门利用5um硅栅P阱CMOS制造，它在高速工作时能够驱动大的总线电容，具有大电流输出能力，具有CMOS电路的低功耗，其速度可与低功耗肖特基TTL相当，能够带动15个低功耗肖特基TTL负载。

功能解析 该芯片核心功能为8位二进制数据对比，可同时比对两组8bit数据是否完全一致，并输出高/低电平信号。其比较结果直接反映在输出引脚上，支持数据校验、地址寻址匹配等基础逻辑判断场景。

HC是高速通信。HCT输入输出兼容LS，但功耗低；F为高速肖特基电路；CMOS电路，中国生产的CMOS电路系列为“CC4000B”。2．不同的级别：LS是TTL级别；HC是COMS级别。

HC190主要功能如下：74HC190 是高速 CMOS 逻辑可预置同步 BCD 十进制加/减计数器。CD54/74HC190是异步可预置BCD十进制计数器，而CD54/74HC191和CD54/74HCT191是异步可预置二进制计数器。通过低异步并行负载（负载）输入将计数器预设为预设数据输入（A-D）上的数字。
