电脑风扇接口有几种，电脑风扇接口有几种类型

大家好，如果您还对电脑风扇接口有几种不太了解，没有关系，今天就由本站为大家分享电脑风扇接口有几种的知识，包括电脑风扇接口有几种类型的问题都会给大家分析到，还望可以解决大家的问题，下面我们就开始吧！

主板上的CHA-FAN、SYS-FAN、PWR-FAN、CHIP-FAN接口各是用来接什么啊...

CHA-FAN是机箱风扇，其全称是CHASSIS，通常指的是安装在机箱内部，用于帮助散热的风扇。它通常与机箱后板或侧板上的风扇相连接，起到辅助散热的作用。SYS-FAN是系统风扇的缩写，其主要功能是为计算机内部的硬件提供额外的冷却。

SYS-FAN是系统风扇，如果Cha和Sys同时存在的话，一个接后面板风扇，另一个接侧面板或前面板风扇。，一般是接入机箱风扇的，有些装机用户为了机箱内部拥有更好的散热条件，或者是组建风道，那么可能会增加机箱风扇，都会接到SYS_FAN接口上的。PWR-FAN是电源风扇，CHIP-FAN是芯片组风扇。

风扇接口： CPU_FAN：用于连接CPU风扇，确保CPU的散热。 PWR_FAN1：电源风扇接口，用于连接电源风扇，保持主板及电源的稳定运行。 CAS_FAN1， CHASSIS FAN， SYS FAN：表示机箱风扇电源接口，用于连接机箱风扇，维持机箱内部温度适宜。

CPU_FAN：这一接口专用于连接CPU风扇，确保处理器散热效率。PWR_FAN1：标识此风扇为电源风扇，用于维持主板供电模块的冷却。CAS_FANCHASSIS FAN、SYS FAN等：这些接口是为机箱内部的风扇提供的电源连接，有助于保持机箱内部空气流通。FRONT FAN和REAR FAN：分别代表机箱前置和后置风扇的位置。

风扇接口：CPU_FAN：用于连接CPU风扇，确保散热。PWR_FAN1：电源风扇接口，保持主板稳定运行。CAS_FAN1， CHASSIS FAN， SYS FAN：这些标识表示机箱风扇电源接口，维持机箱内部冷却。FRONT FAN， REAR FAN：分别代表前置和后置机箱风扇，提供全面散热。

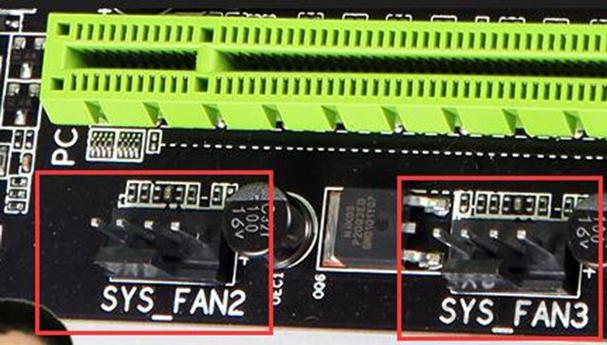

机箱风扇有2个4pin的接口,必须都接么,一个是四个凹的,还有一个是四个...

〖One〗、需要注意的是，两个4pin接口中的一个可能是凹槽设计，而另一个则是凸起设计。这种设计差异并不会影响风扇的工作性能，因此不必担心接错。只要确保连接的接口与风扇的引脚匹配，就可以正常使用。此外，这样的设计也有助于延长电源线的使用寿命，因为并非所有风扇都会同时使用两个电源接口。

〖Two〗、此外，主板通常有两个4针接口，一个用于连接CPU风扇，另一个用于连接机箱风扇。这两个接口虽然都是4针，但在功能上有所区分，不能混淆。正确连接风扇可以确保系统的散热性能，避免过热问题。值得注意的是，如果机箱风扇接口未使用，可以将CPU风扇接口的多余插针连接到机箱风扇接口，以实现更广泛的散热覆盖。

〖Three〗、对于只有两个针脚实际使用的4pin风扇，如果需要将多个这样的风扇连接到电源，可以通过将它们的两针线穿在一起，然后串联接入电源的4pin接口。注意，这里的“4pin”接口在电源端可能用于提供PWM信号以控制风扇转速，但如果风扇本身不支持PWM，则只利用其供电功能。

〖Four〗、对于小型接头的风扇，通常可以直接连接到主板自带的风扇接口，无需额外处理。然而，对于4pin接口（尽管实际只有两针）的风扇，你需要进行一些线路组合。具体做法是，将两个4pin风扇的两针线穿在一起，然后将这个组合插入电源的4pin接口。

〖Five〗、机箱风扇插口是小三针的。主板上有FAN字样的就是，电源插口是大四针的。位于cpu上方。电源的一定要插的。风扇的接口要看你机箱上是否有风扇了。

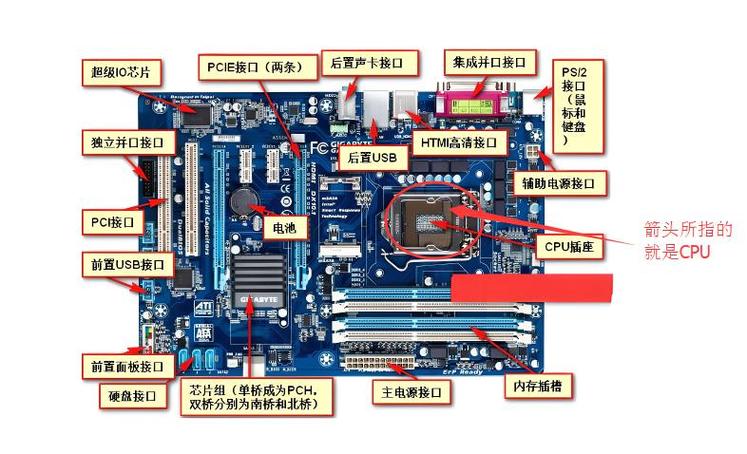

主板风扇接口:一文了解主板风扇连接方式和接口定义

风扇集线器：可将多个风扇连接到一个风扇接口上，实现多个风扇的控制和管理。解决风扇接口限流问题，但需给控制器单独供电。控制：风扇控制器可通过安装在背板上的控制面板，实现对多个风扇的速度和灯光等参数的调节。部分主板支持自动侦测驱动模式，四线风扇默认插入会识别为PWM模式，如未识别成功，则需进入BIOS修改。

主板风扇接口的连接方式和接口定义如下：主板风扇接口类型 CPU风扇接口：位置：通常位于CPU插槽附近。针数：有4针或3针接口。命名：如华硕的CPU_FAN和CPU_OPT。CPU_FAN用于单个风扇，CPU_OPT作为备用接口。功能：用于连接CPU散热器上的风扇，默认模式通常是根据CPU温度自动调整转速。

主板风扇连接方式和接口定义主要包括以下几点： CPU风扇接口 作用：专为连接CPU散热器设计。 常见设计：4针或3针设计，如华硕主板上的CPU_FAN和CPU_OPT。 接口数量：通常有两个接口，一个用于单塔散热，另一个备用，可连接双塔或240水冷。

CPU风扇接口：用于连接CPU散热器上的风扇，通常位于CPU插槽附近，有4针或3针接口。大多数主板都有两个此类接口，如华硕的CPU_FAN和CPU_OPT。CPU_FAN通常用于单个风扇，而CPU_OPT作为备用接口，适用于双塔散热器或240水冷散热风扇。这两个接口共享控制，调整一个接口的转速策略，另一个也会同步响应。

连接至主板端支持PWM模式转速控制的风扇接针（4 Pin）时，可以实现PWM转速控制，同时主板端可以监测风扇转速。 大4针/大4 Pin/D型接口 引脚形式：这种风扇有4个引脚，整体相较于小4 Pin外形要大很多。

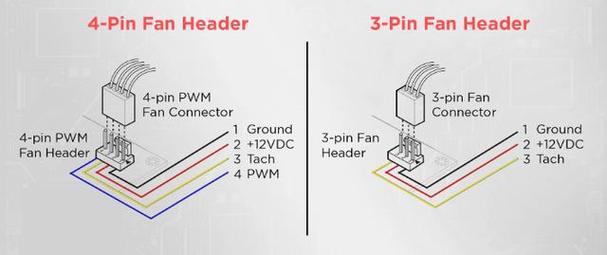

电脑的散热风扇的接口有三针和四针(CPU风扇),有什么区别???

〖One〗、针数不同 3针散热风扇：3针。4针散热风扇：4针。灵活性不同 3针散热风扇：灵活性欠佳。4针散热风扇：更加灵活更加智能。调速模式不同 3针散热风扇：VC电压调速。4针散热风扇：利用PWM机制来调节风扇转速，而风扇电压是恒定的，避免了控制电压来变速的一系列弊端。

〖Two〗、温度采集点不同 三针：3针的温度采集点在CPU附近，主板上。四针：4针的温度采集点在CPU内部。温度调节方式不同 三针：3针只能按照BIOS中几个设定的温度档位调整，且多数不可手动设定，与温度不同步 四针：4针通过脉宽控制电路实时调整，无极变速，与温度同步。

〖Three〗、区别：结构不同 三针：3针风扇就是有3个插口，就比2针多了一个插口，除了电源线外还多出了一根黄色或者黑黄绿的线，这根线就是用来测速的。四针：4针风扇在3针的基础上多了一个插口和一根PWM线。温度调节方式不同 三针：通过电压的大小来调速。

cpu风扇接口怎么看

〖One〗、黑色：地线，红色：正极（+12V），黄色：转速信号，蓝色：调速（PWM）一般情况下只需要黑色线和红色线就可以使cpu风扇正常工作。剩下的黄色，蓝色用来传输风扇转速信号以及调节功能。4pin的cpu风扇针脚定义如下：改装风扇线路的时候只需要将1，2保留，其他的可以不需要连接。

〖Two〗、打开机箱，仔细观察主板上的CPU风扇接口。常见的4针接口为黑色，3针接口为黄色，5V/12V接口可能具有其他颜色标识。使用CPU风扇接口检测工具：市面上有专门的CPU风扇接口检测工具，可帮助快速识别接口类型。

〖Three〗、CPU风扇：CPU风扇接口一般处于CPU附近，通常为“四针”接口，上面会标注“CPU”字样开头。主板上还会有专门的风扇接口，如“CPU_FAN”接口，这是连接CPU散热风扇的首选接口，通常位于CPU插槽附近。有些主板还可能提供“CPU_OPT”或“CPU_FAN2”接口，这是为双风扇散热器或水冷系统提供的备用接口。

〖Four〗、CPU的电源插槽位置如下图：主板上的CPU供电接口一般都会位于CPU插槽的附近，主板的电路板上印刷有“CPU_FAN”字样即为供电的电源接口。一般都是3针的，有些CPU是从大口电源转接的，就是给光驱供电那个。

〖Five〗、给CPU风扇接线的步骤如下：关机：首先，确保计算机已经关机，并断开电源线，以确保安全。查找CPU风扇插槽：打开计算机机箱，并查找位于主板上的CPU风扇插槽。该插槽通常位于主板上方的CPU插槽附近，可能标有CPU Fan或类似的标识。

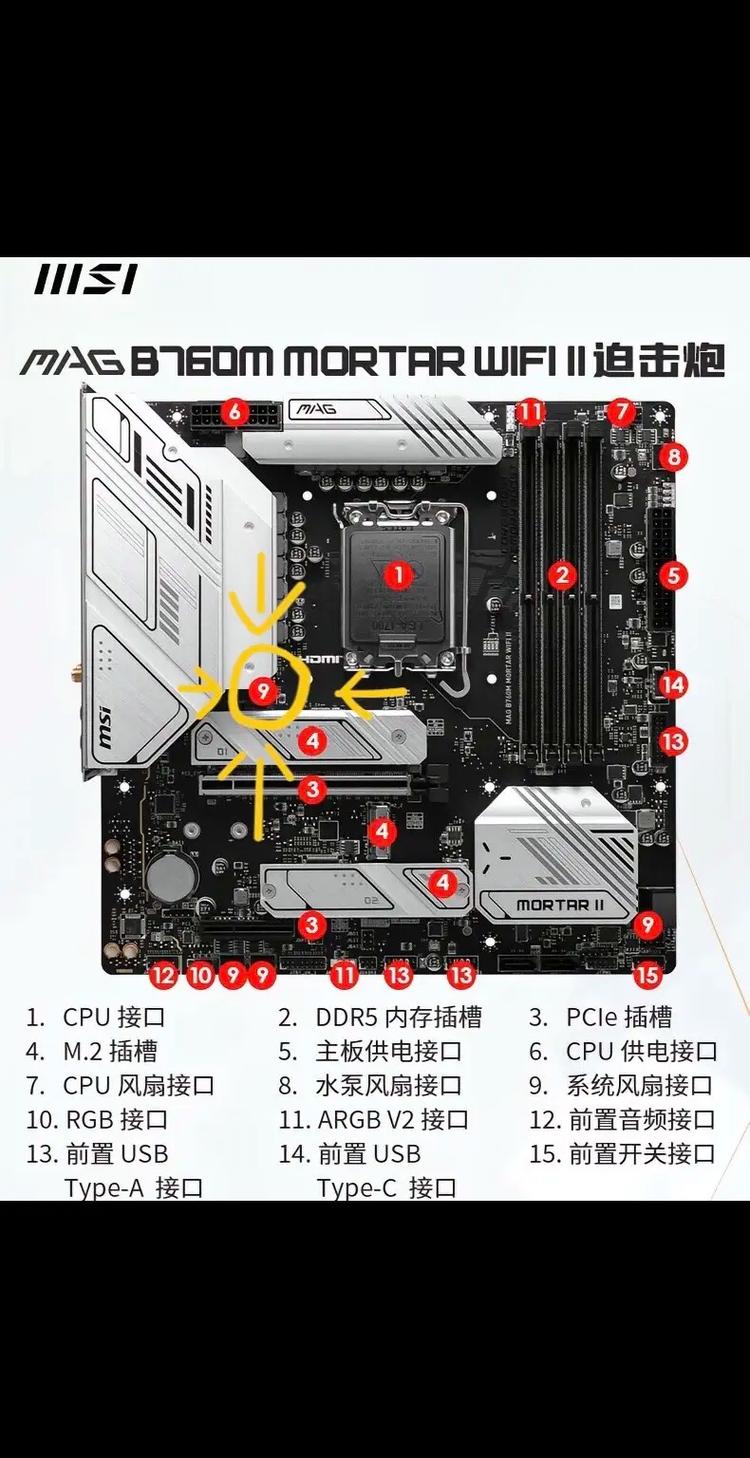

主板只有一个风扇插口,怎么插曲2/3/4把风扇?

通常被称为pin口。这种设计允许风扇直接连接到电源上，而不占用主板的接口。如果你有多个风扇需要连接，可以将它们直接接到电源的相应插口上，而无需通过主板。这样做不仅方便，还能有效管理线路，避免主板插口不够用的问题。需要注意的是，虽然大多数电源和机箱风扇采用的是三针设计，但也有部分风扇和电源使用的是四针设计。

如果你具备一定的电路知识，可以尝试使用并联的方式连接多个风扇，这样不会因为增加风扇数量而导致电压下降，从而保证电脑主板的正常工作。不过需要注意的是，如果并联连接的风扇数量过多，可能会导致电流过载，存在一定的风险。

把其中一个风扇的电源线接在sys fan插座上（主板上有多个sys fan插座，找离得近的好布线的）使用大4PIN转4个小3PIN 转接线。风扇散热器每侧都有卡槽，单买cpu风扇时上面会标注配件，有cpu散热器卡组的就可以安装，为了避免卡组和卡槽不匹配建议买同一品牌的。

如果你自己会电路的话，使用并联接线，多接几个风扇，这样不会降低电压以保证电器的正常运转。但接多了可能会超载。如果你自己懂一点，或者不够专业。比较好的办法是出点小钱（几十块『1』00来块钱看地方，有熟人可以免费）去电脑师傅那询问，因为他们更专业，知道怎么加风扇，加几个合适。

把其中一个风扇的电源线接在sysfan插座上（主板上有多个sysfan插座，找离得近的好布线的）使用大4PIN转4个小3PIN转接线。显卡上如果没有专门的风扇接口的话也可以自己加装一个风扇，用主板上的接口供电即可。

常见机箱散热风扇接口

常见机箱散热风扇接口主要包括以下几种：大4PIN接口：特点：直接连接电源，费用低廉。局限：无法调节转速，灯光效果不支持编程。小3PIN接口：特点：通过主板的SYS_FAN接口，采用DC法调节转速，费用亲民。局限：转速调节范围有限。

小3PIN接口风扇 描述：连接到主板上的SYS_FAN接口，使用DC法调节风扇转速（通过控制电压大小来控制转速），但调节范围不大。特点：费用比较便宜，二三十元的风扇许多是这种接口。兼容性：可插在小3PIN接口或小4PIN接口上，但无论插在哪种接口上，都是使用DC法调节转速。

电源大4pin接口 电源大4pin接口是最常见的机箱风扇接口类型之一。这种接口通常采用D型插口的样式，四个针脚定义包括地线、电源正极以及测速功能等。其中，风扇的转速信息可以通过主板对接口的检测来获取，便于用户监控和调整风扇的工作状态。

机箱散热风扇接口通常包括两种主要类型，即3PIN接口和4PIN接口。3PIN接口是主板上风扇供电接口的典型代表，当主板具备这个接口时，可以直接将风扇电源线插入，实现电源供应。3PIN接口的使用较为普遍，它能够为风扇提供稳定的电源，驱动风扇运转，达到散热目的。然而，4PIN接口的出现，带来了更多的功能与优势。

小3PIN接口风扇连接主板SYS_FAN接口，DC法调节转速，转速调节范围较小。此类风扇费用适中，二三十元的颇为普遍。小4PIN接口风扇同样连接主板SYS_FAN接口，但采用PWM法调节转速，提供更广的转速调节范围。部分小4PIN风扇不提供串联功能，需额外购买“一转多风扇温控扩展线”。费用一般，二三十元以上多见。

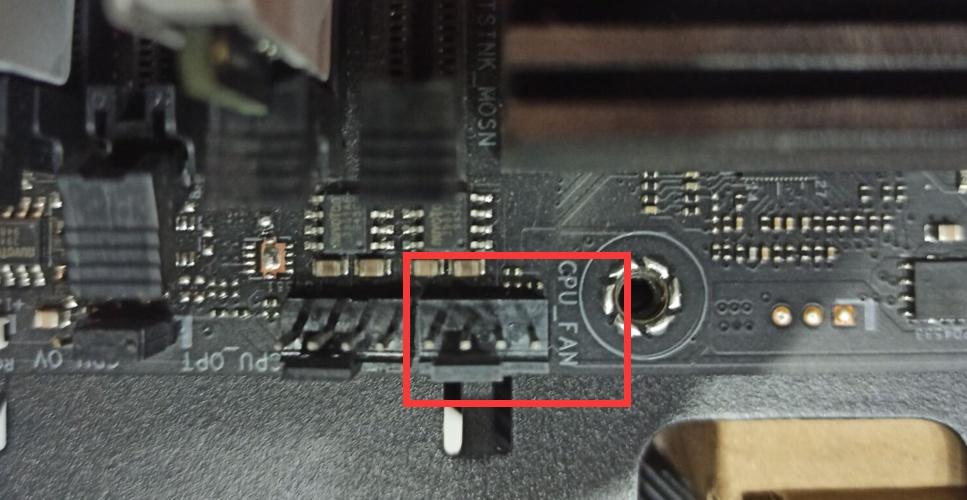

机箱风扇接哪些接口

〖One〗、主板风扇一般接在SYS-FAN 接口，如下图：部分主板接口解释：（1）FRONT_USB/F_USB：前面板扩展USB接口；（2）CD_IN：CD音频输入接口（接光驱）；（3）aux-in：混合音频输入接口；（4）CHA-FAN是机箱风扇；（5）SYS-FAN 系统风扇；（6）CHA-FAN是机箱风扇，如果Cha-fan和Sys-fan同时存在的话，一个接后面板风扇，另一个接侧面板或前面板风扇。

〖Two〗、PIN接口对接：大多数机箱风扇内置的是3PIN接口。电脑主板上通常配备有SYSFAN接口，这些接口大多是3PIN的。如果你的机箱风扇也是3PIN接口，那么你可以直接将风扇的3PIN插头插入主板上的SYSFAN接口中。这是最常见的连接方式，也是能够保持风扇调速功能的一种方式。

〖Three〗、电源接口：这是最直接的方式。机箱风扇的电源线插头可以直接插入机箱内的电源供应接口，这样风扇就能获得电力并运转。这种接法简单方便，不需要过多地依赖主板设置。 主板的风扇接口：对于带有风扇接口的主板，可以将机箱风扇的接口插入主板上对应的风扇接口。

〖Four〗、电源大4pin接口 电源大4pin接口是最常见的机箱风扇接口类型之一。这种接口通常采用D型插口的样式，四个针脚定义包括地线、电源正极以及测速功能等。其中，风扇的转速信息可以通过主板对接口的检测来获取，便于用户监控和调整风扇的工作状态。

〖Five〗、如果你有4针风扇，也可以直接插入SYS FAN接口。不过，4针风扇通常会配备一个PWM控制器，可以在不同转速下自动调节风扇的转速，从而更好地控制机箱内部的温度。如果使用4针风扇，只需将4针风扇的引脚直接插入SYS FAN接口即可。

〖Six〗、尺寸 主流的atx机箱，散热风扇一般是12cm的，但还有不少支持14cm风扇的机箱，选购的时候首先要查看自己机箱支持的风扇尺寸和风扇厚度，买错退货也麻烦。

OK，关于电脑风扇接口有几种和电脑风扇接口有几种类型的内容到此结束了，希望对大家有所帮助。
